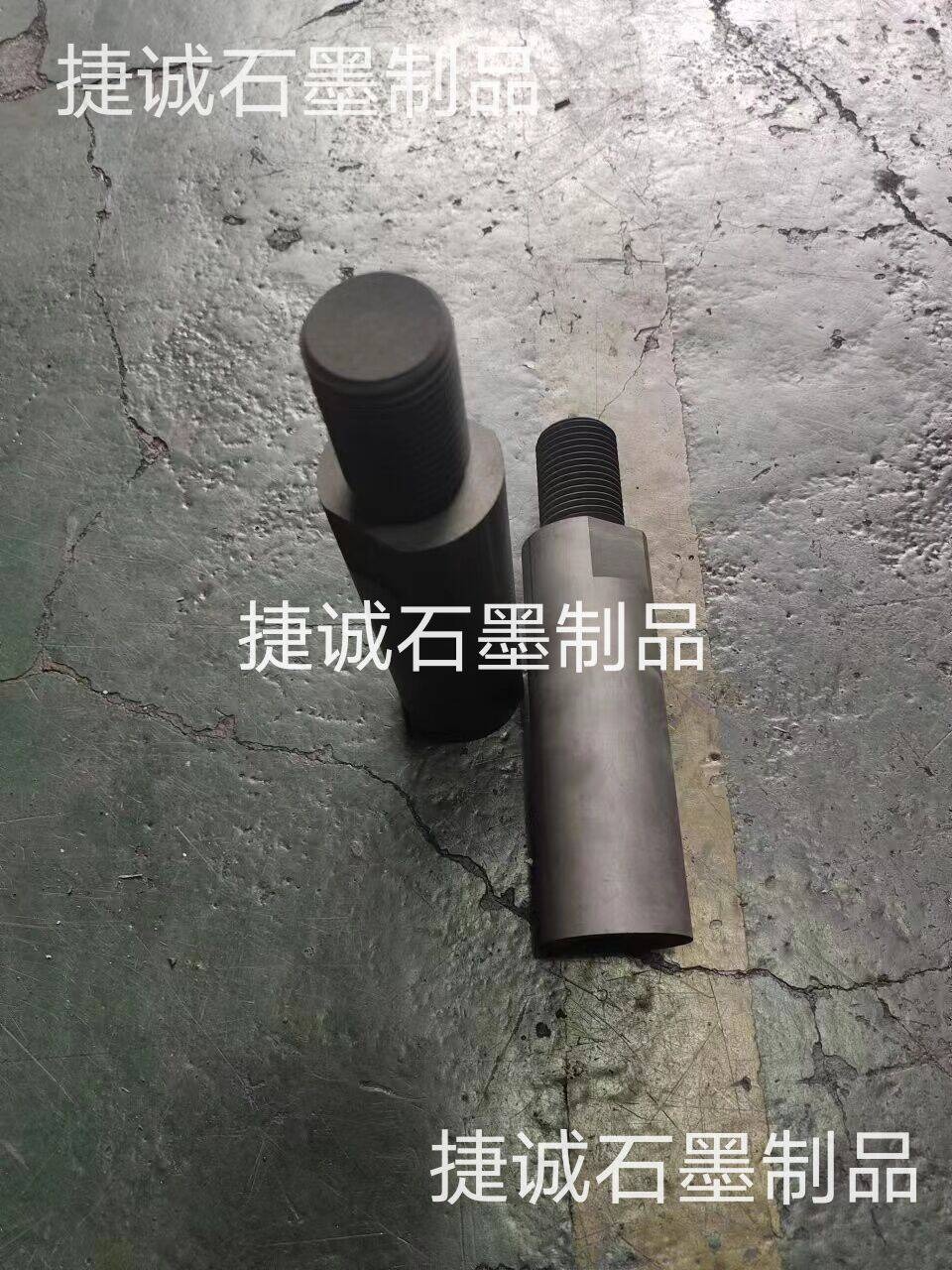

真空炉石墨立柱的高效加热
在真空炉中，石墨立柱不仅作为结构支撑件，还可通过合理规划完成高效加热功用（如作为加热元件或辅佐热源）。以下是针对石墨立柱高效加热的规划要点、优化办法及典型应用计划：
1.石墨立柱的双重角色
结构支撑：接受工件、坩埚或隔热屏的分量，坚持高温下的机械安稳性。
加热功用：通过通电直接发热（电阻加热）或直接增强热场均匀性。
2.高效加热规划核心要素
（1）资料挑选与加工
高导电石墨：选用电阻率可控的等静压石墨（如日本东瀛炭素IG-11，电阻率约12μΩ·m）。
表面处理 ：
抗氧化涂层（如SiC或TaC），延长寿数并安稳电阻。
螺纹/沟槽加工：添加有用发热面积。
（2）电热一体化结构
空心立柱规划：
壁厚优化（一般8~15mm），平衡机械强度与发热效率。
内部可嵌入热电偶或红外测温通道，完成实时监控。
复合电极 ：
立柱两头选用钼/石墨复合电极，下降接触电阻（接触面压力≥0.5MPa）。
（3）电流途径优化
轴向分段加热：
长立柱（>1m）设置中心抽头，形成多段独立加热区。
示例：3段独立操控，补偿上下端温差。
径向电流操控：
通过外部导电环完成周向均流，防止部分过热。
3.热场强化技术
技术计划
实施办法
作用
反射屏集成
立柱表面包覆多层钼箔反射层
减少辐射热丢失，提高热效率20%~30%
辅佐热耦合
立柱与主加热棒间用石墨毡隔热，形成梯度温场
完成工件轴向±5℃均匀性
强制对流（非真空）
在低压Ar气氛中增设微型涡流发生器
加速传热，缩短升温时刻15%
4.电气与操控系统
电源装备：
直流或低频交流供电（防止集肤效应），电压一般≤50V（大电流规划）。
每根立柱独立可控硅调功模块，呼应时刻<100ms。
温度反应：
嵌入式热电偶（Type C/W-Re）或红外光纤测温，采样频率≥10Hz。
算法优化：
基于模糊PID的多立柱协同操控，动态补偿热惯性差异。
5.典型应用场景
（1）立式真空烧结炉
规划：4根Φ80mm空心石墨立柱，呈90°对称分布，兼作加热体与坩埚支架。
参数：
单柱电阻：0.8~1.2Ω（室温）。
最大表面功率密度：15W/cm2（2000℃时）。
作用：Φ300mm×500mm腔体完成±8℃均匀性，升温速率达20℃/min。
（2）大型CVD反应器
规划：立柱阵列（6×6）作为基板加热平台，表面沉积SiC涂层。
创新点：
立柱顶部集成旋转接头，带动基板公转（10~30rpm）。
通过电流调节完成径向温度梯度操控（ΔT≈50℃可调）。
6. 常见问题与解决
问题
原因分析
解决计划
立柱底部过热
接地不良导致电流密度集中
添加均流铜排，优化接地方法
电阻随时刻漂移
石墨氧化或接触界面退化
定期检测并重新校准PID参数
热呼应滞后
立柱热容量大
预加热+前馈操控，或改用薄壁蜂窝结构
7.仿真与验证流程
电热耦合仿真 （COMSOL/ANSYS）：
模拟电流密度分布与温度场关系。
原型测试：
丈量空载/负载状态下的温度均匀性（GB/T 10066.4规范）。
寿数实验：
接连循环加热（室温→1800℃×100次），评估电阻变化率。
8.经济性优化主张
低成本计划：实心立柱+外部辅佐加热棒，下降电极复杂度。
高性能计划：碳纤维增强石墨立柱，减重30%同时提高热呼应速度。
总结
石墨立柱的高效加热需完成 结构-电热-操控 三重协同：
资料：高纯度石墨+抗氧化处理；
结构：空心/分段规划平衡强度与热效率；
操控：多通道独立反应与动态功率分配。
对于要求苛刻的场景（如半导体单晶成长），主张选用 仿真驱动规划+模块化电极系统 ，并每500小时进行电阻一致性校准。
