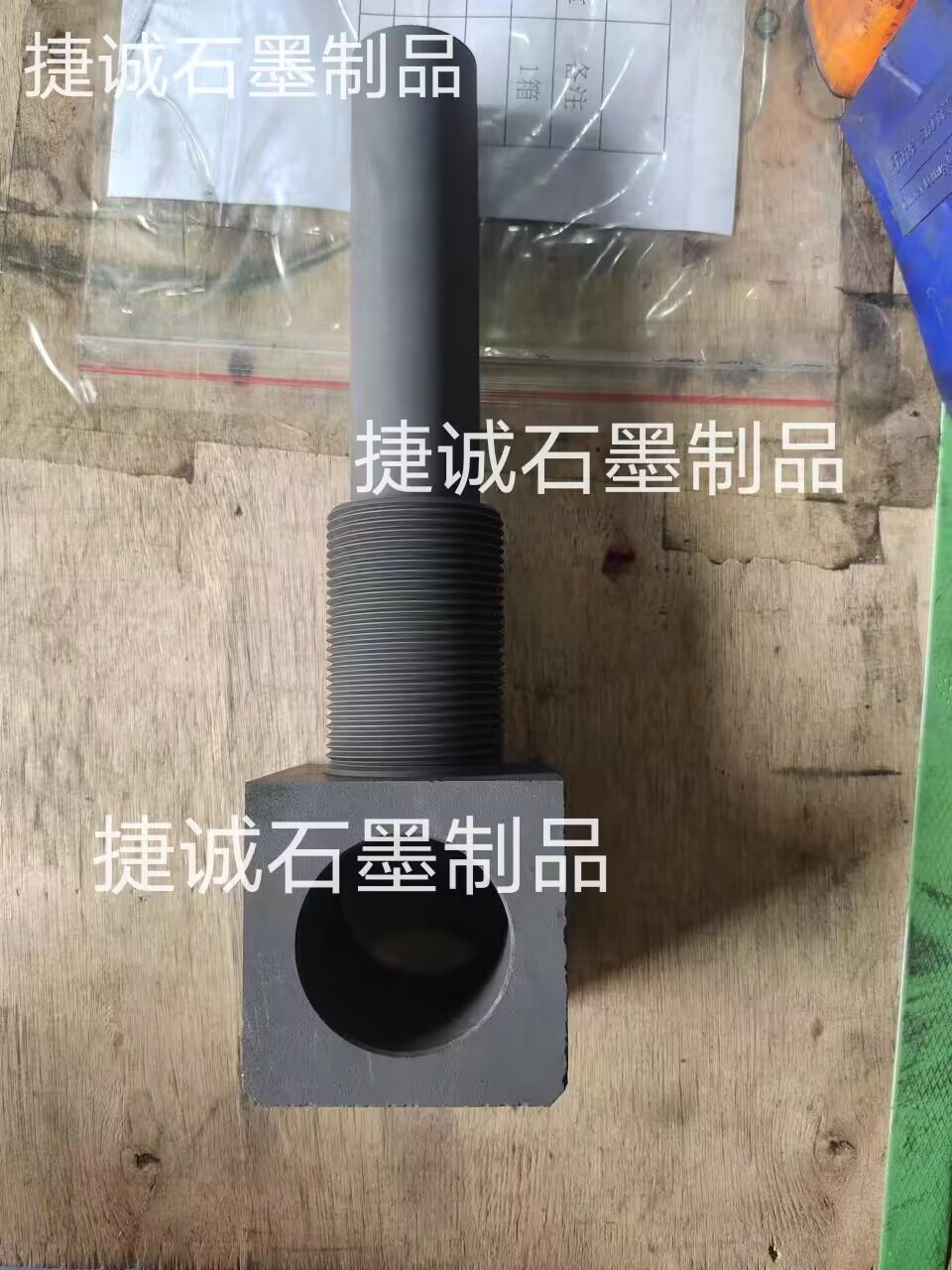

真空炉石墨支架头作为承载工件或发热体的要害部件，其规划需在高温、真空及杂乱热应力环境下满意机械强度、热稳定性与化学兼容性要求。以下是其根本规划要素与技能要害：
1.资料挑选
石墨类型：
等静压石墨（如西格里SGL系列）：各向同性，抗弯强度≥60MPa，合适高精度支撑。
C/C复合资料：耐温＞2500℃，抗热震性优异，用于极点热冲击场景（如快速升降温工艺）。
高纯石墨（灰分＜50ppm）：防止高温挥发污染工件，适用于半导体或光学资料加工。
外表改性：
SiC涂层（CVD堆积，厚度50-100μm）：提高抗氧化性至1600℃以上，削减外表粉化。
金属化处理（如镀钼）：增强与金属件的触摸兼容性，下降触摸电阻。
2.结构规划
几何形状：
锥形/球面触摸：削减与工件的触摸面积（如球头半径R5mm），防止热胀大卡死。
镂空减重：规划蜂窝状或网格结构（壁厚≥3mm），减轻分量同时保证刚度（自重下降30%-40%）。
尺度精度：
要害尺度公役：支撑面平面度≤0.05mm，同轴度≤0.1mm/m，保证工件定位精度。
热胀大补偿：预留胀大空隙（如长度L的支架头，胀大量ΔL=α×L×ΔT。
3.热办理规划
热均匀性：
规划内部散热通道（如轴向开槽或钻孔），促进热量均匀分布，温差操控＜±10℃。
添加石墨均热片（厚度2-3mm）涣散局部热点。
抗热震性：
防止尖利棱角，采用圆角过渡（R≥2mm），削减应力会集。
阶梯式截面改变（如渐变壁厚），缓解热应力梯度。
4.机械强度与支撑
载荷计算：
静态载荷：根据工件分量（如单点承重≥50kg）挑选截面尺度。
动态载荷：考虑振荡或气流冲击，安全系数≥3（如抗弯强度≥180MPa）。
支撑结构：
陶瓷绝缘基座（如Al2O2或Si2N2）：隔离金属炉体，防止电流走漏，耐温＞1600℃。
弹性悬挂系统：采用石墨纤维绳或波纹管连接，答应轴向/径向热胀大位移。
5.环境兼容性
真空密封：
触摸面采用金属-石墨复合密封圈（如Inconel包覆石墨）。
气氛适应性：
惰性气氛（Ar/N2）下优化外表粗糙度（Ra≤1.6μm），削减气体吸附导致的放气污染。
复原性气氛（如H2）中防止运用金属涂层，防止氢脆。
6.制作工艺操控
精细加工：
五轴数控机床加工，刀具直径≤Φ2mm，主轴转速≥10,000rpm，保证外表光洁度。
EDM（电火花）加工杂乱内腔，精度±0.02mm。
热处理：
石墨化处理（2800℃/4h/Ar），消除内应力，提高导电均一性。
预氧化处理（800℃/空气，30min），形成微氧化层，增强涂层附着力。
7.失效防备与寿数优化
失效模式 规划对策
外表氧化剥落 堆积SiC/TaC复合涂层。
热应力开裂 优化圆角半径（R≥3mm），升温速率约束＜10℃/min
触摸面磨损 外表渗硼处理（硬度HV≥2000），或采用C/C复合资料嵌块
电弧击穿 触摸面绝缘处理（如Al2O2喷涂），电极间距≥15mm
8.典型应用参数示例
应用场景 规划参数
单晶硅成长炉支架头 等静压石墨，Φ80mm球头，SiC涂层，承重100kg，寿数＞2000h
高温烧结炉支撑件 C/C复合资料，蜂窝结构，壁厚4mm，耐温2500℃，热震循环＞500次无裂纹
真空钎焊工装 镀钼石墨支架，触摸面平面度0.03mm。
9.验证与测验
力学测验：
三点弯曲实验（载荷至1.5倍作业负荷），变形量＜0.1%为合格。
热循环测验：
20℃-1600℃循环100次，电阻改变率＜2%，外表无开裂。
总结：核心规划原则
高温稳定性：资料耐温性＞运用温度200℃以上，防止软化或升华。
力-热耦合安全：机械强度需掩盖热应力叠加后的总载荷。
环境兼容：与真空、气氛及相邻资料（金属/陶瓷）无化学反应。
可制作性：兼顾加工精度与本钱，防止过度杂乱结构。
经过以上规划，石墨支架头可完成：
寿数：常规工况下＞3000小时（半导体级）至＞5000小时（工业级）。
精度坚持：高温下形变＜0.05mm，支撑重复定位精度±0.01mm。
污染操控：挥发物总量＜1mg/m3，满意ISO 14644-1 Class 5洁净度要求。
未来趋势将结合拓扑优化算法与增材制作技能，完成轻量化与功能最大化统一。
