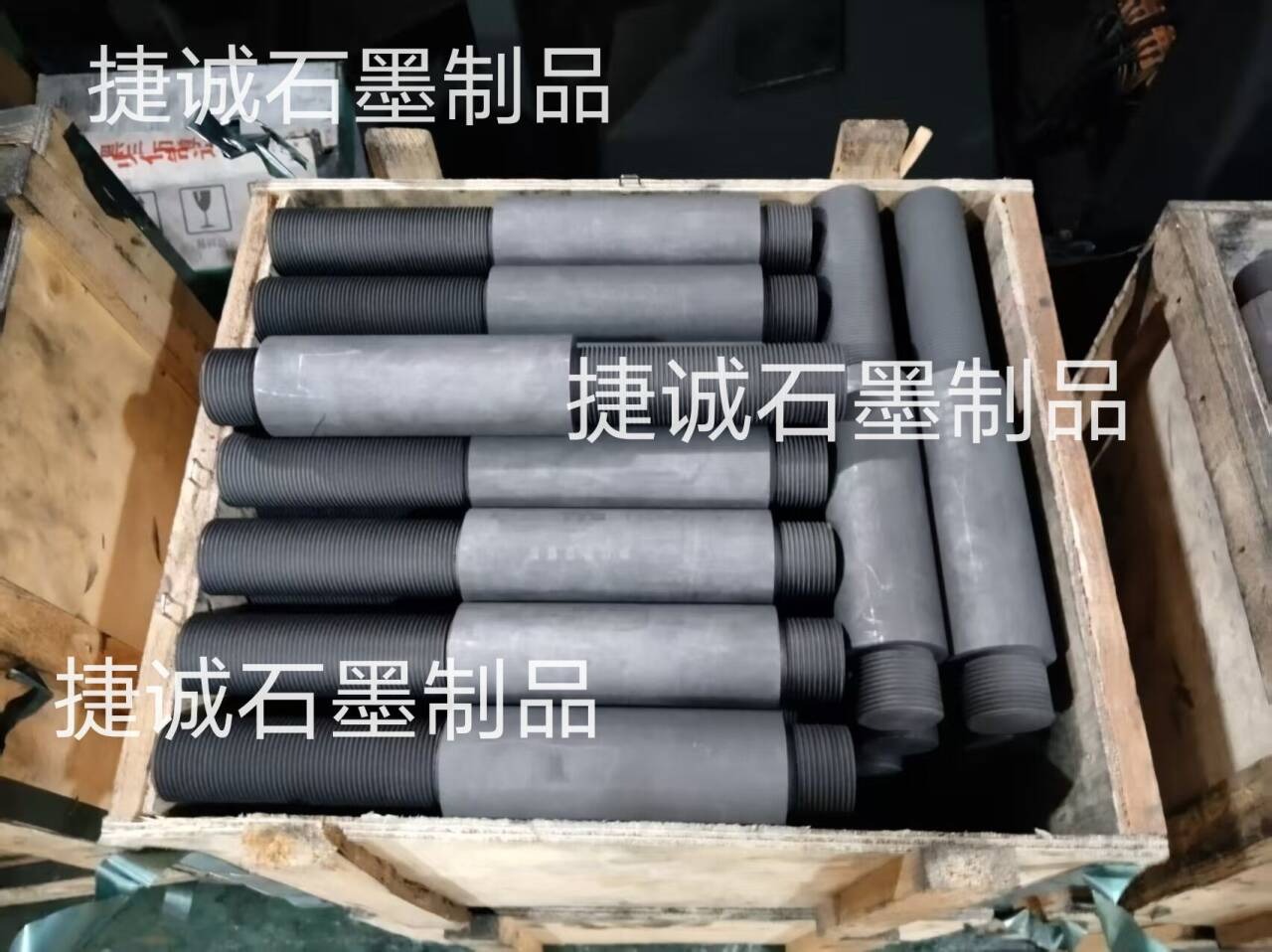

真空炉石墨导电杆作为电能传输的核心部件，其工艺操控直接影响导电效率、使用寿命及体系安稳性。以下是石墨导电杆制作与使用中的要害工艺操控点及技能要害：
1.材料挑选与预处理
石墨类型：
等静压石墨：优先选用各向同性高纯石墨（如东洋碳素IG-11），密度≥1.80g/cm3，抗弯强度≥50MPa。
特别需求场景：若需超高导电性，可添加金属浸渍（如铜浸渍石墨，电阻率下降至5 μΩ·m）。
预处理工艺：
高温纯化：在2500℃de1真空环境下处理8-12小时，下降灰分至<30ppm。
外表粗化：喷砂处理（粒度120目氧化铝砂）添加触摸面积，触摸电阻下降15%-20%。
2.精密加工操控
加工设备：
五轴数控机床：保证尺度精度（±0.02mm）与形位公役（同轴度≤0.05mm/m）。
金刚石刀具：切削速度操控在200-300m/min，避免石墨崩边。
要害尺度操控：
直径公役：Φ50±0.1mm（过粗导致热惯性大，过细则易开裂）。
螺纹加工：选用梯形螺纹（螺距3mm），螺纹根部圆弧半径≥0.5mm，削减应力会集。
3.热处理工艺
石墨化处理：
工艺曲线：以10℃/min升温至2800℃，保温4小时，氩气保护。
作用：消除内部应力，提高导电率（电阻率从12μΩ·m降至8μΩ·m）。
退火消应力：
加工后于1800℃退火2小时，削减微观裂纹扩展危险。
4.外表处理与涂层
抗氧化涂层：
SiC涂层：CVD沉积厚度50-80μm，使抗氧化温度从600℃提高至1600℃。
梯度涂层：内层TaC（耐高温）+外层Al2O2（绝缘），统筹导电与防电弧。
金属化处理：
外表镀镍（电镀厚度10-20 μm），改善与金属电极的触摸性能，触摸电阻下降30%。
5.电极连接工艺
连接结构规划：
锥面压接：石墨端加工30°锥角，与钼电极锥面配合，触摸压力≥20MPa。
弹性补偿：加装石墨波纹垫片（厚度3mm），补偿热膨胀差异。
导电膏使用：
涂覆含银石墨膏（银含量60%），填充触摸面微观空隙，触摸电阻安稳在0.5mΩ以下。
6.装配工艺操控
同轴度校准：
使用激光对中仪调整导电杆与炉体轴线误差≤0.1mm/m，避免偏疼受力开裂。
绝缘隔离：
支撑点选用氮化硅陶瓷套（介电强度≥15kV/mm），避免电流泄漏。
7.工况适应性验证
热-电耦合测试：
模拟真空炉工况，测试通流能力（电流密度≤50A/cm2）。
冷热冲击实验：
以20℃/min速率循环升降温100次，观察裂纹与电阻改变（要求电阻漂移<5%）。
8.失效形式与工艺改善
失效现象 工艺原因 改善办法
端部开裂 螺纹根部应力会集 优化螺纹圆弧半径，添加退火工序
触摸面过热氧化 触摸压力缺乏或外表粗糙度低 提高压接压力，外表粗化+镀镍处理
电阻随时刻增大 石墨晶格畸变或涂层脱落 优化石墨化工艺，选用梯度涂层
纵向裂纹 加工残余应力未释放 添加1800℃退火保温时刻至4小时
9.要害工艺参数总结
工艺环节 操控参数 目标值
材料挑选 灰分含量 <50ppm（半导体级需<10ppm）
精密加工 外表粗糙度Ra ≤1.6μm
石墨化处理 最高温度/保温时刻 2800℃/4h
涂层工艺 SiC涂层厚度 50-80μm
装配同轴度 轴线误差 ≤0.1mm/m
通流测试 答应电流密度 ≤50A/cm2
10.使用案例
单晶硅生长炉导电杆：
工艺：等静压石墨+TaC梯度涂层，螺纹根部R0.8 mm圆弧过渡。
成果：使用寿命从6个月延长至18个月，断杆率下降90%。
高温钎焊炉导电杆：
工艺：铜浸渍石墨+弹性波纹垫片，触摸压力25 MPa。
性能：触摸温升从120℃降至40℃，能耗下降18%。
总结：工艺操控优先级
材料纯度与细密性：决议导电率与机械强度。
加工精度与应力操控：避免微观缺点引发开裂。
外表处理与触摸优化：下降触摸电阻与氧化危险。
装配对中与绝缘规划：保证长期安稳运行。
通过上述工艺操控，石墨导电杆可实现：
导电效率：电阻率≤10μΩ·m，触摸电阻≤1mΩ。
使用寿命：惯例工况下≥2年（3000小时以上）。
故障率：<0.5次/千小时（较传统工艺下降70%）。
未来趋势将结合增材制作（3D打印各向同性石墨）与智能监测（嵌入式光纤测温），进一步提高工艺可控性。
